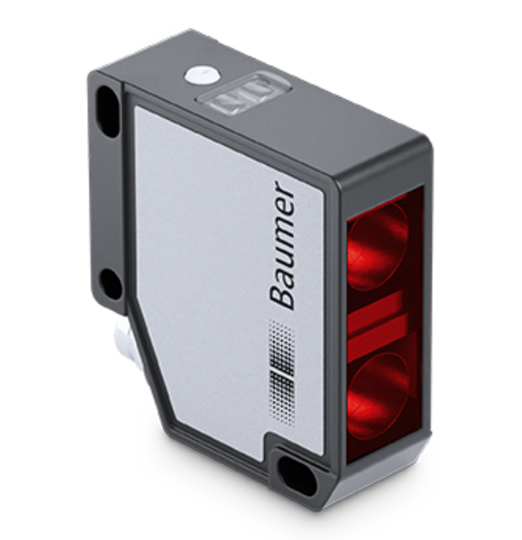

특징
• 작은 사이즈로 유연한 설계 가능
• 노출 시간 자동 조정으로 변화하는 표면에서도 정확한 측정 결과
• 라인 빔 모양으로 구조화된 소재에서 특히 믿을 수 있는 측정 가능
• 직관적인 매개변수화로 모든 사용에서 간단한 센서 최적화
• 측정 결과 시각화로 실시간 분석이 빠르고 단순화된 어플리케이션 개발
• 통합 IO-Link 인터페이스 및 Modbus RTU 프로토콜이 있는 RS485를 통한 추가 데이터로 공정 투명성을 높임
• 표준화된 IO-Link 스마트 센서 프로파일 (Smart Sensor Profiles, DMS) 사용으로 빠른 통합
OM20/30 선택 가이드
• 측정 범위 지정
최고의 정밀도를 얻으려면 측정 범위를 가능한 작게 유지해야 합니다.
• 빔 형상 지정
측정 안정성을 높이려면 라인 빔 형태를 사용하는 것이 좋습니다. 매우 작은 물체 또는 틈을 측정할 때는 포인트 센서가 좋습니다.
사양
-
모델명 측정 거리 (mm) 빔 타입 직선성 (%) 특징 OM20-P0026.HH.TXN 16 ~ 26 Point ± 0.08 RS485 OM20-P0026.HH.YIN 16 ~ 26 Point ± 0.08 Analog & Digital OM20-P0026.HH.YUN 16 ~ 26 Point ± 0.08 Analog & Digital OM20-P0120.HH.TXN 16 ~ 120 Point ± 0.1 (16-70mm)
± 0.16 (16-120mm)RS485 OM20-P0120.HH.YIN 16 ~ 120 Point ± 0.1 (16-70mm)
± 0.16 (16-120mm)Analog & Ddigital OM20-P0120.HH.YUN 16 ~ 120 Point ± 0.1 (16-70mm)
± 0.16 (16-120mm)Analog & Digital -
모델명 측정 거리 (mm) 빔 타입 직선성 (%) 특징 OM30-P0100.HV.TXN 50 ~ 100 Point ± 0.08 RS485 OM30-P0100.HV.YIN 50 ~ 100 Point ± 0.08 Analog & Digital OM30-P0100.HV.YUN 50 ~ 100 Point ± 0.08 Analog & Digital OM30-P0350.HV.TXN 50 ~ 350 Point ± 0.1 (50-200mm)
± 0.15 (50-350mm)RS485 OM30-P0350.HV.YIN 50 ~ 350 Point ± 0.1 (50-200mm)
± 0.15 (50-350mm)Analog & Digital OM30-P0350.HV.YUN 50 ~ 350 Point ± 0.1 (50-200mm)
± 0.15 (50-350mm)Analog & Digital OM30-P0550.HV.TXN 50 ~ 550 Point ± 0.23 RS485 OM30-P0550.HV.YIN 50 ~ 550 Point ± 0.23 Analog & Digital OM30-P0550.HV.YUN 50 ~ 550 Point ± 0.23 Analog & Digital
- Technical Data
-
레이저 등급 OM20 시리즈 : 레이저 1 등급
OM30 시리즈 : 레이저 2 등급반복성 OM20 시리즈 : 1μm
OM30 시리즈 : 3μm측정 주파수 OM20 시리즈 : 5kHz
OM30 시리즈 : 5kHz인터페이스 IO-Link, Analog, RS485
