특징
• 혁신적인 세계 최소형 사이즈로 장비 임베디드에 최적
• 앰프 내장 & 디지털 4 자리수 표시
• 반복 정밀도 1㎛ (CD22-15)

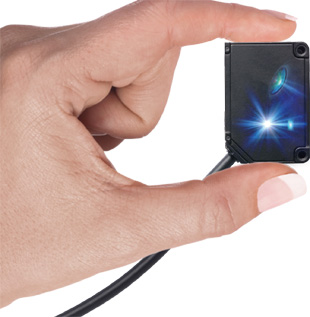

세계 최소형
18 x 31 x 44mm(W x D x H). 새로운 하이브리드 렌즈 광학기술을 융합하여 변위센서로는 압도적인 세계 최소 사이즈를 실현한 CD22 시리즈.
장비 임베디드에 최적
CD22 시리즈는 세계 최소 경량 사이즈이면서 앰프 내장 타입으로 설치공간의 제약이 적고 장치 임베디드나 가동부에 설치가 적합합니다.
케이스는 알루미늄 다이 캐스트를 채용하여 온도와 케이스의 변형에 의한 측정오차를 억제하였습니다.
고정밀
CD22 시리즈는 1)디지털 서브 픽셀 프로세싱, 2)고해상도 전자 셔터, 3)독자 알고리즘에 의한 Tri-CORE로 정밀 측정이 곤란했던 작업에서도 모든 측정오차 요인을 없앨 수 있습니다.
AUTO 샘플링 기능
CD22 시리즈는 워크로부터 반사되는 반사광이 적은 경우에는 샘플링 주기를 자동으로 조정하는
AUTO 샘플링 기능을 탑재하여 반사 광량이 적은 흑색 워크 및 금속 작업에서도 고속측정이 가능합니다.
알람 홀드 기능
워크의 작은 홀 등으로 측정 중에 알람이 발생하는 경우를 방지하기 위하여 CD22 시리즈는
알람을 인식할 때까지의 시간을 설정하는 알람 홀드 기능을 탑재하였습니다.
사양
-
모델 측정 범위 (mm) 기준 거리 (mm) 인터페이스 CD22-15AM12 ±5 15 4-20mA CD22-15VM12 ±5 15 0-10V CD22-15-485 ±5 15 RS485 CD22-35AM12 ±15 35 4-20mA CD22-35VM12 ±15 35 0-10V CD22-35-485 ±15 35 RS485 CD22-100AM122 ±50 100 4-20mA CD22-100VM122 ±50 100 0-10V CD22-100-485 ±50 100 RS485
- Technical Data
-
레이저 타입 Laser, RED (650nm) Class 2 반복성 CD22-15시리즈 : 1μm
CD22-35시리즈 : 6μm
CD22-100시리즈 : 20μm샘플링 주기 500㎲, 1,000㎲, 2,000㎲, 4,000㎲, Auto 스위칭 출력 NPN / PNP 전원 24V DC 보호 등급 IP67 사이즈 18 x 31 x 44mm
