1. Line Laser (라인레이저)란?
레이저와 광학렌즈를 사용해서 레이저 빔 (beam)을 점이 아닌 선으로 투사하는 장치입니다. (ex. 레이저 포인터)

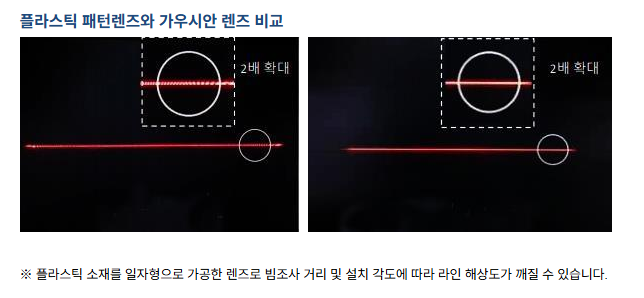

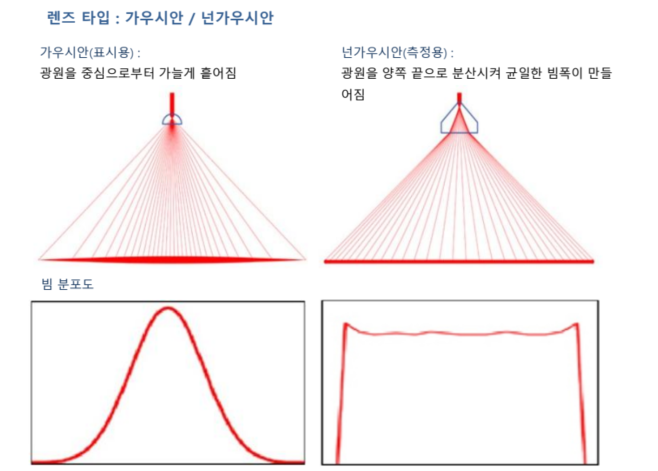

원통형 및 파월 (Powell) 렌즈를 통해 빔을 통과시켜 작동하며 어플리케이션에 따라 하나 또는 여러 개의 라인레이저를 함께 사용해서 교차하거나 기타 복합 패턴을 생성할 수 있습니다.
*레이저 (Laser) : 유도 방출에 의한 빛증폭 (Laser/Light Amplification by Stimulated Emission of Radiatoin)의 이니셜로 레이저 빔 (beam) 또는 레이저 광(光)을 의미
*레이저 빔 (Laser Beam) : 방사되어 나가는 빛의 줄기를 레이저 빔이라고 하며 눈에 보이는 빔은 빔 라인이라고 함
2. 라인레이저 동작 원리
레이저 포인터 (Laser Pointer) 또는 레이저 펜 (Laser Pen)의 레이저 빛 색상은 여러 색상을 가지고 있으며 전원을 사용해서 레이저 다이오드 (Laser Diode) 레이저 빔을 방출합니다.
*레이저 다이오드 (Laser Diode) : 반도체 레이저 또는 LD 라고 불림
3. 라인레이저 기술

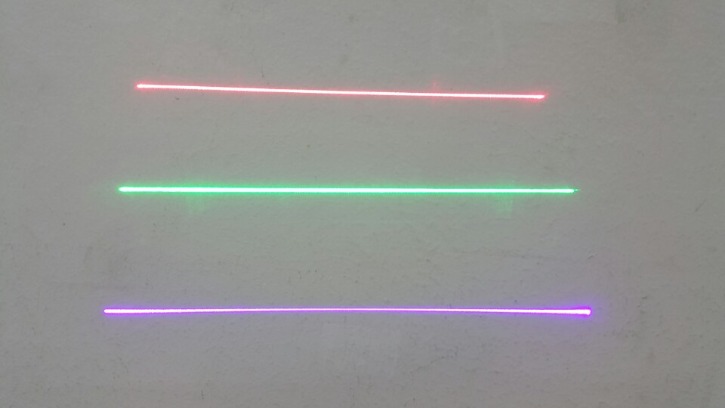

3-1. 레이저 포인터 빛 색상
• 빛의 파장이 서로 다르기 때문에 빛 색상도 서로 다르며 색상의 단위 (파장)는 나노미터 (nm)로 표기합니다. LED와 동일하게 대표적으로 총 3가지 색상 (ex. 레드, 그린, 블루)이 있습니다.
• 기본적으로 그린 색상이 눈에 잘 보이며 자외선 또는 적외선 쪽 색상일수록 육안으로 보기 힘듭니다.
3-2. 레이저 포인터 출력(세기)
• 반도체 레이저 특성상 광 출력 단위를 밀리와트 (mW)로 표기합니다. *같은 소비전력이라면 기타 광원과 레이저 다이오드의 밝기를 비교하는건 사실상 의미가 없음
• 육안으로 잘 보이기 위한 출력값은 각 색상별로 다릅니다.
| 빔 색상 | 출력 (mW) | 파장 (nm) |
| 레드 (빨강) | 80 | 638, 650, 670 |
| 그린 (초록) | 5 ~ 10 | 515, 520, 532 |
| 블루 (파랑) | 100 | 450, 473, 488 |
3-3. 레이저 포인터의 레이저 빔 또는 빔 라인
• 레이저 빛이 공기 중 먼지 입자들에 의해 산란되어 나타나며 빔 색상, 출력, 광 사이즈 (레이저 빛이 모여서 도트 (Dot)를 형성하는 크기), 눈의 암적응 여부에 영향을 받게 됩니다.
3-4. 안전 기준
• 1등급 : 사람 눈에 노출되었을 때, 손상이 거의 발생하지 않는 수준입니다.
• 2등급 : 혐오 반응을 일으키는 수준은 적은 낮은 출력의 가시광이며 1,000초 이하의 노출에는 위험하지 않으나 그 이상의 노출에는 위험합니다.
• 3등급 : 직접 노출은 위험한 중간 출력의 레이저이며 분산되어 반사된 빛은 눈에 위험을 주지 않는 수준입니다.
• 4등급 : 분산 반사에도 눈 손상이 발생하는 고출력 레이저입니다.
4. 어플리케이션
• 머신 비전 검사 장비/시스템 (LCD 검사 장비)
• 의료 장비
• 위치 표시용
• 골프 장비
• 교정 (Calibration)
• 이미지 처리
• 3D 스캐너
• 레이저 스캐닝
• 레이저 라인 레벨
• 레이저 레벨
• 측량
• 트립와이어 감지
