SST810 시리즈 : 지능형 센싱 제품 솔루션 - 풍력 터빈 산업 안전 모니터링

관리자 2022.05.17 16:50 조회 943
-육지/해상 풍력 터빈 발전기 및 팬 블레이드와 타워 튜브의 모니터링 요구사항 적용
-10분 설치, 한번의 설치로 유지보수 무료
-풍력 산업 및 법률 관련 표준 준수
-빠른 액세스, 국제 표준에 따른 아날로그/디지털 인터페이스, 유선/무선 전송 모드
-원격 검사
센서 측정은 Dynamic 및 Static 풍력 터빈 이동 모드를 준수합니다.

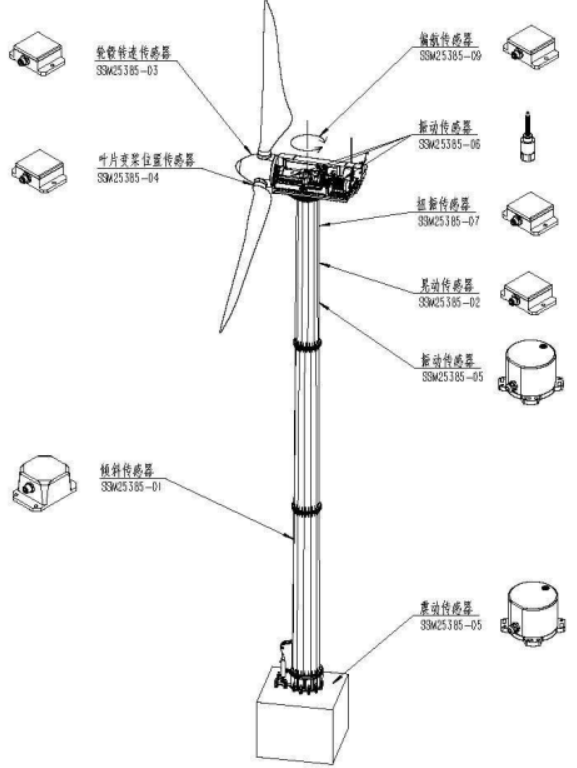

Application : on-line 모니터링

Position

모니터링 기능모니터링 중요성모니터링 스펙주요 기능들
 Tower Base외부 진동 강도기초 세이프티지진 가속도50m waterproof
120dB dynamic range
2.5V/g sensitivity
Tower Tube튜브 기울기평평하지 않은 토대
안정성
Static 경사계2" resolution
±0.005" accuracy
0.0006°/°C temperature drift
타워 top 모션타워 구조물 강도Dynamic 경사계0.05° resolution
±0.1° accuracy
200Hz refresh rate
볼트 느슨함타워 볼트의
타이트함 정도
진동 가속도㎍ level resolution
120dB dynamic range
2.5V/g sensitivity
수평 뒤틀림타워 구조물의
위험도
Angular 가속도0.001rad/S2 resolution
DC~200Hz bandwidth

±200rad/S2 measurement range
Turbine InsideAssembly 손상발전기 assembly
고장 진단
진동 가속화±50g measurement range
DC~12KHz bandwidth
MEMS technology
Fan Blade조절 가능한
pitch 기능
조절 가능한 pitch
컨트롤 시스템 효과
팬 블레이드
pitch 각도
0.05° resolution
DC~200Hz bandwidth
Shaftless installation
팬 블레이드
pitch 스피드
0.01rpm resolution
DC~200Hz bandwidth
Shaftless installation
Hub풍력 효과임계값 (threshold)
브레이크 시스템 효과
Hub 로테이션 각도0.05° resolution
DC~200Hz bandwidth
Shaftless installation
풍력 기능풍력 브레이크
시스템 활용률
Hub 로테이션 스피드0.01rpm resolution
DC~200Hz bandwidth
Shaftless installation
Assembly바람 방향에 따른
assembly의
yaw 변화
yaw 컨트롤 시스템의
바람 방향 활용 효과
바람 yaw 각도0.1° resolution
DC~10Hz bandwidth
Free from magnetic & optical interface
